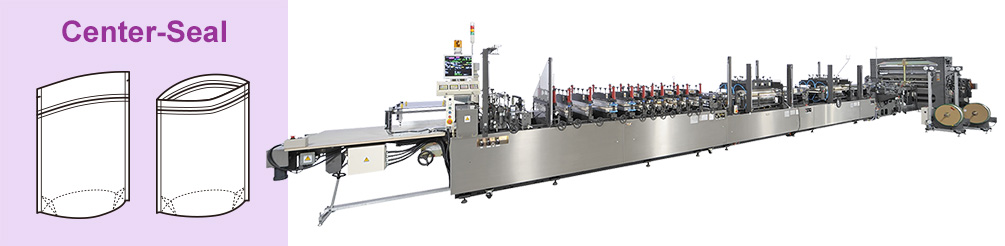

| 製品番号 | FD-60DLLSC |
|---|---|
| 製品情報 | 底折込型スタンドパック・チャック付き袋/４方シール袋兼用高速大型自動製袋機 |
大きなサイズで、スタンドパック・チャック付き袋を高速・高品質で製袋。
FD-60DLLSC：概要
- サーボモーター制御システム（５サーボ）標準仕様
- ほとんどのラミネートフィルムに対応
- 船底型の底面にも印刷が可能、自立性が高くアピール度の高い袋が造れます
- 大型袋製袋機で、スタンドパック・チャックシール製袋に対応しながら「240ショット(袋）/分」の高速製袋を実現
FD-60DLLSC：特徴・メリット
袋の周囲をシールするのではなく、素材フィルムを筒状に加工し、袋の中心部分で左右からのフィルムを折り込んでシールをするという製袋機です。ペットフードや飼料、種苗などの包装に最適な大きなサイズの袋が造れます。また、スタンドパックの底面にも印刷が可能となりました。
トタニ独自のサーボモーター制御システムにより、「240ショット(袋）/分」の高速製袋と高品質（美しく、高い強度のシール加工）の両立を実現。最大で450mmまでの袋長の製袋が可能です。
大型のシール用ヒーターと倍送り装置、さらにヒーターの温度管理を２か所個別におこなうことで、安定したシール強度と品質を実現。食品用や日用品用の袋などに使われるほとんどのラミネートフィルムに対応しています。
- これらの数値は機械自身の能力を示すもので、ある特定の条件で弊社で確認しています。実際の運転速度はフィルムやその他の要因によって変動します。詳しくはお気軽に弊社営業までお問い合わせください。
動画で動きを見てみる
 【FD-60DLLSC】 ジッパー付きスタンドパックで400袋/分！ |
|
|---|---|
 |
 商品のアピール度が高いジッパー付きスタンドパックでありながら、２列取り製袋で200ショット/分に高速化！高速性と高品質を両立しています。セット替え時間が短く、小ロットでもフィルムロスが少ないのも大きな特徴。 |
| スタンドパック・チャックシール製袋機「FD-60DLLSC」 |
|
|---|---|
 |
「JAPAN PACK 2009」に出展したトタニの製袋機３機種のうち、 FD-60DLLSC」の動画が「インターネット展示会.tv」サイトで公開中！ |
製袋可能な袋の例

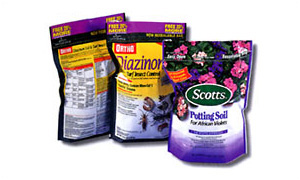

ペットフード、肥料や種子の包装用といった用途で、大型袋の製袋に対応。
トタニ製袋機の特徴
- 独自の「サーボモーター制御システム」が可能にした、スピード＝高速製袋と品質＝高いシール強度と仕上がりを両立させる「シール時間設定機能」を搭載しています。
- 独自の「サーボモーター制御システム」の機能を生かし、調整運転中のシールの位置、パンチ加工の位置の微調整などを短時間で無駄なくおこなえる「シール待ち時間」機能を搭載。 フィルムロスを削減し、生産性の向上に貢献します。
- フィルムに刷られた印刷部分と無印刷部分を検知する「マークセンサー」の調整を完全自動化。従来機のように手動調整による設定ミスが原因のフィルムロスを激減させました。
- 袋のカドを丸める「コーナーカット加工」や、袋の開封口をつくる「ノッチ加工」などの加工を制御、高品質な仕上がりを実現する「シャー制御システム」を採用。
- フィルムに刷られた印刷の微細な「ズレ」を修正していく、独自の「印（イン）スムース機能」を搭載。袋の仕上がり寸法やシール幅・ノッチ加工などの加工精度を安定させています。
- 原反フィルムを、製袋速度に合わせてスムースに原反を繰出す「パウダーブレーキ」。その「パウダーブレーキ」の制御に速度と位置を検出する制御方式を採用し、稼動中のブ レーキ調整を不要としました。
- 製袋にとって一番重要なのがシール。熱を加えて溶着加工する「シールの品質」を左右する重要なヒーターには、標準仕様で「ヒートパイプ」を装備。ヒーターの温度を均一化しシールの強度を安定させています。
- シールの品質を左右する重要な要素「冷却」。トタニの製袋機ではこの冷却水の温度を設定すると流量が自動的に設定され、冷却板の温度を一定化して、冷却水の無駄をなくし 、冷却温度異常を早期発見できるようにしました。
- ヒーターなどの温度調整盤とディスプレイなどの操作系のパネルが別の位置にある他社機とは違い、トタニの製袋機は、ディスプレイ上で温度管理画面を含む製袋条件の入力、一括管理が可能。表示情報を記憶させることもプリントアウトすることもできます。
- 袋の素材となるフィルムの原反をセットするシャフトには「エアシャフト」を標準装備。大きく重いフィルム原反のセット替え時間が大幅に短縮できます。
主要オプション
- インバーター制御紙管レス耳巻取り装置
- 米袋巻取り装置
- シャー制御システム
- TDジッパー装置

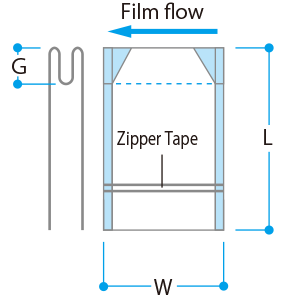

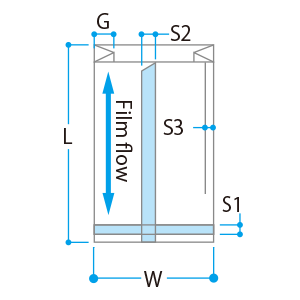

標準仕様表と製袋可能な袋寸法と形状
製袋寸法と袋形状
 |
平袋
|
 |
ガセット袋
|
主な仕様
| 対象フィルム | 各種ラミネートフィルム |
|---|---|
| 原反寸法 | 最大幅：1200mm、最大径：φ800mm |
| 原反繰出部 | ・水平原反軸型 ・定テンションコントロール方式パウダーブレーキ装備 |
| 制御方式 | NCコントロール方式 |
| フィルム送り機構 | ACサーボモーター（4台）ドライブシステム |
| ヒーター上下機構 | ACサーボモーター(1台)ドライブシステム （シール時間設定機能装備） |
| 製袋データ保管機能 | ・シール温度・製袋速度・シール時間 ・シール比率・フィルム加速度 他 |
| 製袋能力 | 最高ショット数：240ショット/分 最高フィルム速度：45m/分 |
| 実据付面積/重量 | 約1.97×18.97m/約4,500kg |
| オプション装置 |
|
※メンテナンスおよび作業に要するスペースは別途に考慮ください。 ※上記オプションはすべて別売であり、標準仕様には含まれておりません。 ※上記以外のオプションもお客様のニーズに合わせて設計・製作いたします。 お気軽に弊社までメールにてお問い合わせください。 |
|
※外観、仕様などの記載内容は予告なく変更する場合がありますので、予めご了承ください。
