| 製品番号 | FD-35VSC |
|---|---|
| 製品情報 | 底折込型スタンドパック・チャック付き袋/４方シール袋兼用高速自動製袋機 |
４方シールの袋もスタンドパック・チャックシール付きの袋もこれ一台で製袋可能。多品種・小ロットの製袋にも最適の製袋機。
FD-35VSC：概要
- サーボモーター制御システム（４サーボ）標準仕様
- ほとんどのラミネートフィルムに対応
- 船底型の底面で、自立性が高い袋が造れます
- 美しく、高い強度のシール加工、スタンドパック・チャックシール製袋に対応
FD-35VSC：特徴・メリット
スタンドパック・チャックシールもインラインで加工でき、ペットフードやお菓子、日用品用の袋、肥料や種苗の梱包などの幅広い用途に適した、自立型の高い袋が造れます。
１本の原反フィルムで製袋するため、底パンチの位置合わせが簡単。スリッター工程も不要です。継ぎ目も胴材部一か所ですから、継目の排除回数などが減少。機械の停止回数も減少するためフィルムロスや手間が少なくなります。
トタニ独自のサーボモーター制御システムにより、「240ショット（袋）/分」の高速性と高品質（美しく、高い強度のシール加工）の両立を実現。もちろん、食品用・日用品用の袋などに使われるほとんどのラミネートフィルムに対応しています。
- これらの数値は機械自身の能力を示すもので、ある特定の条件で弊社で確認しています。実際の運転速度はフィルムやその他の要因によって変動します。詳しくはお気軽に弊社営業までお問い合わせください。
動画で動きを見てみる
 【FD-35VLSC】 ジッパー付きスタンドパックで240ショット/分！ |
|
|---|---|
 |
 ヨコ取りスタンドパック袋の製袋時でも、240ショット/分！ セット替え時間が短く、原反交換も楽。小ロットでもフイルムロスが少ない、省資源型製袋機です。 |

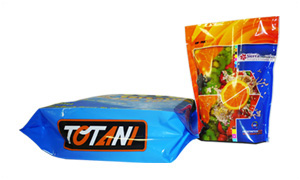

製袋可能な袋の例
食品やペットフード、肥料や種子の包装といった幅広い用途の袋が造れます。
トタニ製袋機の特徴
- 独自の「サーボモーター制御システム」が可能にした、スピード＝高速製袋と品質＝高いシール強度と仕上がりを両立させる「シール時間設定機能」を搭載しています。
- 独自の「サーボモーター制御システム」の機能を生かし、調整運転中のシールの位置、パンチ加工の位置の微調整などを短時間で無駄なくおこなえる「シール待ち時間」機能を搭載。 フィルムロスを削減し、生産性の向上に貢献します。
- フィルムに刷られた印刷部分と無印刷部分を検知する「マークセンサー」の調整を完全自動化。従来機のように手動調整による設定ミスが原因のフィルムロスを激減させました。
- 袋のカドを丸める「コーナーカット加工」や、袋の開封口をつくる「ノッチ加工」などの加工を制御、高品質な仕上がりを実現する「シャー制御システム」を採用。
- フィルムに刷られた印刷の微細な「ズレ」を修正していく、独自の「印（イン）スムース機能」を搭載。袋の仕上がり寸法やシール幅・ノッチ加工などの加工精度を安定させています。
- 原反フィルムを、製袋速度に合わせてスムースに原反を繰出す「パウダーブレーキ」。その「パウダーブレーキ」の制御に速度と位置を検出する制御方式を採用し、稼動中のブ レーキ調整を不要としました。
- 製袋にとって一番重要なのがシール。熱を加えて溶着加工する「シールの品質」を左右する重要なヒーターには、標準仕様で「ヒートパイプ」を装備。ヒーターの温度を均一化しシールの強度を安定させています。
- シールの品質を左右する重要な要素「冷却」。トタニの製袋機ではこの冷却水の温度を設定すると流量が自動的に設定され、冷却板の温度を一定化して、冷却水の無駄をなくし 、冷却温度異常を早期発見できるようにしました。
- ヒーターなどの温度調整盤とディスプレイなどの操作系のパネルが別の位置にある他社機とは違い、トタニの製袋機は、ディスプレイ上で温度管理画面を含む製袋条件の入力、一括管理が可能。表示情報を記憶させることもプリントアウトすることもできます。
- 袋の素材となるフィルムの原反をセットするシャフトには「エアシャフト」を標準装備。大きく重いフィルム原反のセット替え時間が大幅に短縮できます。
主要オプション
- インバーター制御紙管レス耳巻取り装置
- 米袋巻取り装置
- DC-2型整列コンベア
- シャー制御システム
標準仕様表と製袋可能な袋寸法と形状
製袋寸法と袋形状
 |

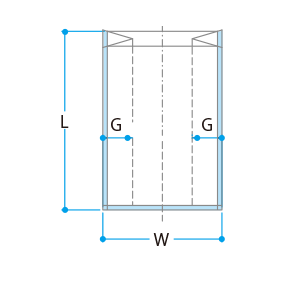

４方シール製袋 タテ取り
※上流ガセット部でのガセット折込みとなります。 |
 |

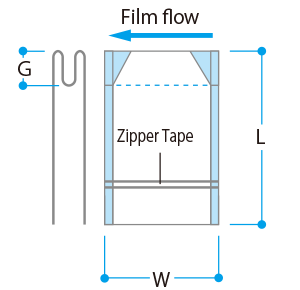

スタンドパック袋 ヨコ取り
※袋高さは、チャックの有無や底シールの有無により変化します。 |
主な仕様
| 対象フィルム | 各種ラミネートフィルム |
|---|---|
| 原反寸法 | 最大幅：1600mm 最大径：600mm |
| 原反繰出部 | ・水平原反軸型 ・定テンションコントロール方式パウダーブレーキ装備 |
| 制御方式 | NCコントロール方式 |
| フィルム送り機構 | フィルム送り機構 ACサーボモーター（3台）ドライブシステム |
| ヒーター上下機構 | ACサーボモーター(１台)ドライブシステム （シール時間設定機能装備） |
| 製袋データ保管機能 | ・シール温度・製袋速度・シール時間 ・シール比率・フィルム加速度 他 |
| 製袋能力 | 最大ショット数：240ショット/分 最大フィルム速度：50m/分 |
| 実据付面積/重量 | 約1.26×11.46m/約4100kg |
| オプション装置 |
|
※メンテナンスおよび作業に要するスペースは別途に考慮ください。 ※上記オプションはすべて別売であり、標準仕様には含まれておりません。 ※上記以外のオプションもお客様のニーズに合わせて設計・製作いたします。 お気軽に弊社までメールにてお問い合わせください。 |
|
※外観、仕様などの記載内容は予告なく変更する場合がありますので、予めご了承ください。
